Xây dựng đường bằng máy rải nhựa

Thông số kỹ thuật:AHT4000/AHT6000/AHT8000/AHT7500S

* :Tùy chọn, chiều rộng lát nền cơ bản là 2500mm hoặc 3500mm và chiều rộng lát nền được mở rộng thêm 250mm hoặc 300mm.

Khách hàng có thể tùy chỉnh theo yêu cầu xây dựng thực tế.

**:tùy chọn 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 vòng/phút;

tùy chọn2--TAD850VE, Volvo160kW/2200 vòng/phút.

***:tùy chọn -QSB6.7-C260-30, Cummins, 194 kW/2200 vòng/phút

Mọi thông tin và thông số kỹ thuật đều chính xác tại thời điểm in và có thể thay đổi mà không cần thông báo trước.

Đặc trưng

一,Đặc điểm hiệu suất:

AHT4000/6000Máy rải bê tông /8500/7500S được điều khiển hoàn toàn bằng thủy lực, điều khiển bằng máy tính tập trung với chức năng giám sát thời gian thực và tự chẩn đoán, cùng hệ thống cân bằng và truy xuất nguồn gốc tự động.

● TỔNG QUAN

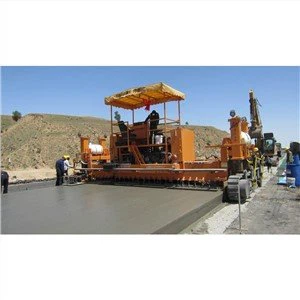

Chiếc máy tiên tiến, thiết thực và hiện đại này là thiết bị chuyên nghiệp quan trọng trong việc thi công đường bê tông, quảng trường và vỉa hè sân bay.

●THIẾT KẾ MÁY CHẮC CHẮNavàBỀN CHẶTKHUÔN LÁT ĐƯỜNG

Thiết kế mạnh mẽ của máy đảm bảo việc lát bê tông đồng đều, năng suất cao và kết quả lát chính xác ngay cả trong điều kiện công trường khó khăn. Máy lát tương thích với khuôn lát hệ mét 8,5 m (hoặc 9 m). Dòng 3.0 m đến 8,5 m có đế chống mài mòn tiêu chuẩn và có thể được trang bị cấu hình vương miện tùy chọn.

●LÁT BÊ TÔNG TRƠN CÓ ĐỘ LINH HOẠT CAO

Máy trải bê tông trượt có thể trải chính xác các vỉa hè bê tông tiêu chuẩn có chiều rộng từ 3,0 m đến 8,5 m và độ dày lên đến 450 mm.

●CƠ CHẾ ĐỘ LÊN BÊ TÔNG

Việc lát nền và mặt đường bê tông được thực hiện đồng thời bằng các công đoạn như rải, cạo, rung, đầm và đùn.

●HỆ THỐNG QUẢN LÝ ĐỘNG CƠ HIỆU QUẢ

Chế độ ECO tự động điều chỉnh công suất động cơ dựa trên yêu cầu hiệu suất hiện tại để đảm bảo mức tiêu thụ nhiên liệu diesel tiết kiệm và lượng khí thải ít tiếng ồn.

●HỆ THỐNG LÁI VÀ LÁI XE CÓ ĐỘ CHÍNH XÁC CAO

Hệ thống cân bằng và theo dõi tự động đảm bảo độ nhẵn, thẳng và phẳng của mặt đường tại các khúc cua. Hệ thống điều khiển thông minh và hệ thống lái chống trượt cho phép vận hành cực kỳ trơn tru và đảm bảo độ thẳng chính xác trong mặt đường bê tông.

●CÔNG THÁI HỌC VÀ XỬ LÝ HOÀN HẢO

Nền tảng vận hành được thiết kế theo công thái học với khái niệm vận hành thân thiện với người dùng và khả năng hiển thị tuyệt vời giúp công việc của người vận hành dễ dàng hơn. Hệ thống truyền động thủy lực độc lập hoàn toàn, màn hình hiển thị vi tính và chức năng tự chẩn đoán. Thiết kế theo công thái học với các nút điều khiển thông minh giúp vận hành thoải mái và dễ dàng.

●THIẾT KẾ MÁY HOÀN TOÀN MÔ-ĐUN

Thiết kế mô-đun hoàn chỉnh của máy cho phép linh hoạt sửa đổi và nâng cấp các tùy chọn mới theo yêu cầu của người dùng. Kích thước nhỏ gọn và yêu cầu cải tạo tối thiểu đảm bảo rằng máy lát dễ tải và tiết kiệm chi phí vận chuyển. Tùy thuộc vào cấu hình, bộ chèn thanh chốt hoặc dầm dao động và máy siêu mịn có thể vẫn được gắn vào máy trong quá trình vận chuyển.

Tính năng (9)

Động cơ

Động cơ làm mát bằng nước Volvo / Cummins, mạnh mẽ, mô-men xoắn cao,

Tiêu thụ nhiên liệu thấp, khí thải phù hợp với môi trường Châu Âu.

Thiết bị rung

Tần số siêu cao, rung động mạnh, mật độ lát mặt trên cao

Hệ thống cân bằng tự động

Hệ thống tự động san lấp và theo dõi đảm bảo độ phẳng của bề mặt lát và độ thẳng của đường.

Tấm cạo

Được điều khiển thông qua hai xi lanh thủy lực để kiểm soát lượng bê tông đi vào khuôn tạo hình, có thể lên xuống hoàn toàn hoặc lên xuống độc lập ở cả bên trái hoặc bên phải.

Hệ thống du lịch

Hai bánh xích dẫn động thủy lực và điều khiển máy vi tính đảm bảo tốc độ không đổi được cài đặt trước, chạy thẳng chính xác và lái êm ái quanh các khúc cua

Thiết kế công thái học hoàn hảo và khái niệm vận hành

Nền tảng vận hành được thiết kế theo công thái học với khái niệm vận hành thân thiện với người dùng và khả năng hiển thị đặc biệt, giúp người vận hành làm việc dễ dàng hơn.

Bôi trơn tập trung

Bôi trơn tập trung có thể tự động. Nạp mỡ bôi trơn vào các bộ phận chịu nhiệt độ cao và động cơ, kéo dài thời gian hao mòn hiệu quả, cải thiện đáng kể độ tin cậy của bộ phận ép và cấp liệu.

THIẾT BỊ CHUẨN HOẶC TÙY CHỌN

1. Máy rung thủy lực

Máy trải nhựa được trang bị tiêu chuẩn 14 kết nối thủy lực để cung cấp năng lượng cho máy rung thủy lực (9 hoặc 24 tùy chọn)

2. Bộ chèn thanh bên riêng biệt

Thiết bị chèn thanh giằng bên được trang bị ở cả hai bên sẽ tự động chèn thanh giằng để trải vỉa hè đường liền kề

3, Máy chèn thanh giằng dọc (Chỉ dành cho AHT8500/ SF7500S)

Các thanh giằng dọc được tự động lắp vào để ngăn các tấm ván trôi ra xa nhau tại các mối nối dọc.

4, Tùy chọn SIÊU MƯỢT

Siêu mịn được làm bằng vật liệu chất lượng cao đảm bảo chất lượng bề mặt hoàn hảo

5, Bộ chèn chùm dao động tùy chọn (Chỉ dành cho AHT7500S)

Dầm dao động chịu lực lớn, lệch tâm có chức năng nâng tự động khi máy dừng lại có thể loại bỏ mọi bất thường trên bề mặt vỉa hè bê tông.

6, Bộ chèn DBI tùy chọn (Chỉ dành cho AHT7500S)

Bộ chèn thanh chốt (DBI) rộng rãi được gắn trên khung máy (Chỉ dành cho AHT7500S) có chức năng chèn tự động tùy chọn có thể chèn thanh chốt vào đúng vị trí.

ƯU ĐIỂM CỦA DÒNG VẢI LÁT TRƯỢT AHT4000/6000/8500/7500S

1. Quản lý động cơ chế độ Eco tối ưu hóa hiệu suất

Chế độ ECO tự động điều chỉnh công suất động cơ theo yêu cầu hiệu suất để đảm bảo hiệu suất động cơ tối ưu, mức tiêu thụ nhiên liệu diesel tiết kiệm và lượng khí thải ít tiếng ồn.

2.. Động cơ mạnh mẽ

Động cơ mạnh mẽ đảm bảo việc rải bê tông hiệu quả ở phạm vi công suất và mô-men xoắn tối ưu mọi lúc.

3. Khái niệm vận hành chuẩn hóa, tối ưu hóa công thái học, bảng điều khiển được tổ chức rõ ràng

Với màn hình hiện đại và các ký hiệu rõ ràng, không phụ thuộc ngôn ngữ, bảng điều khiển tạo điều kiện cho hoạt động thực địa hiệu quả. Khái niệm vận hành chuẩn hóa, dễ nhìn được các mô hình khác nhau áp dụng mang lại sự phối hợp tốt hơn.

4. Dễ dàng tiếp cận các điểm bảo trì và kiểm tra giúp giảm thiểu yêu cầu bảo trì.

5. Hệ thống điều khiển máy chất lượng cao Hệ thống điều khiển máy chất lượng cao sử dụng phần mềm độc quyền của ZJAR PAVING giúp tăng cường cả tính an toàn khi vận hành và phạm vi ứng dụng của máy trải nhựa trượt.

6. HỆ THỐNG CHẨN ĐOÁN DỊCH VỤWIDIAG

ZJAR PAVER, hệ thống chẩn đoán dịch vụ với giao diện chuẩn hóa, cho phép các kỹ thuật viên nhanh chóng khắc phục sự cố ngay tại chỗ.

7. Hệ thống kiểm soát độ dốc ngang

Công nghệ điều khiển độ dốc ngang điện tử tiên tiến do ARAN phát triển giúp giảm đáng kể thời gian phản hồi của máy, mang lại hiệu quả trải nhựa như mong muốn.

8. Điều chỉnh tốc độ (Máy đi bộ và điều chỉnh tốc độ)

Việc điều chỉnh tốc độ bằng máy tính cho từng đơn vị đường ray riêng lẻ giúp tuân thủ chính xác các thông số kỹ thuật ngay cả khi trải nhựa quanh các khúc cua.

9. Chuyển đổi nhanh trong quá trình vận chuyển và vận chuyển dễ dàng

Nỗ lực tối thiểu cần thiết để chuyển đổi máy trải nhựa trong quá trình vận chuyển giúp giảm chi phí vận hành. Khả năng cơ động và kích thước máy nhỏ gọn giúp vận chuyển dễ dàng.

Cảnh ứng dụng:

Cảnh xây dựng Quảng trường và Sân bay

Cảnh củaĐườngVàĐường hầmSự thi công

Trong thời gian rất ngắn, khối lượng công việc trải mặt đường bê tông đã được hoàn thành nhanh chóng thông qua quá trình thi công cường độ cao.

Mặt đường đúc trượt có bề mặt bằng phẳng và độ chặt tốt

Tạo hình một bước với góc và cạnh đẹp và gọn gàng

Hoạt động chính xác với hệ thống cân bằng tự động mang lại bề mặt vỉa hè cực kỳ bằng phẳng.

Ở nhiều khu vực Đông Nam Á, người ta phải đặt lưới thép bên trong mặt đường bê tông.

Một số dự án yêu cầu thanh giằng dọc phải được đặt trong khuôn bê tông, hoặc có thể đặt thủ công trước.

Ứng dụng cơ chế tự động chèn thanh kéo

Wcông việcPnguyên lý:

Xe tải bê tông đổ hỗn hợp bê tông trước máy rải; Máy rải di chuyển về phía trước với một tốc độ nhất định; Cơ cấu làm việc bắt đầu hoạt động. Máy rải trục vít tách bê tông tích tụ theo hướng trái và phải và phân phối đều trước máy cạo. Tấm cạo tạm thời, có thể điều chỉnh chiều cao bằng thủy lực, cạo bê tông xi măng đến độ dày trước khi rải theo yêu cầu. Thanh rung cắm biến tần rung ở một tần số nhất định để đẩy không khí ra ngoài hòa trộn vào bê tông trong quá trình trộn và sau đó loại bỏ các lỗ rỗng.

Bắt đầu công việc

Xây dựng đường đô thị ở Đông Nam Á, nơi một nửa mặt đường đã được trải nhựa.

Ở Campuchia

Chất lượng xây dựng và hiệu quả công việc được cải thiện đáng kể đã nhận được lời khen ngợi cao từ chủ sở hữu địa phương

Đường cao tốc loại 1 ở Puerto Princess, Philippines

Cảnh xây dựng ở Châu Phi tại Nigeria, Madagascar, Senegal và Mauritius

Phối hợp thi công rải nhựa, mang lại hiệu quả công việc cao

Thi công lát nền, nếu cần tránh chướng ngại vật, cần một số ván khuôn bê tông đơn giản để hoàn thiện việc lát lại.

Hai lựa chọn tải cho vận chuyển đường biển:

Không cần phải tháo bỏ các bộ phận có kích thước lớn như bánh xích; toàn bộ máy được vận chuyển trong container giá đỡ phẳng; khi vận chuyển đến công trường, máy có thể hoạt động sau khi lắp một số ít phụ kiện, như thể hiện trong Hình trên.

Tháo rời bánh xích thành các bộ phận nhỏ độc lập và cho vào thùng chứa tương ứng. Khi được giao đến công trường, cần rất nhiều công sức trước khi có thể đưa vào thi công.

Tải trọng cho vận chuyển đường bộ:

Tải hàng hóa để vận chuyển trên bộ: Nâng máy trải nhựa lên xe moóc sàn

Lái xe trải nhựa lên xe kéo từ khung hỗ trợ đi bộ chuyên dụng gắn bên hông.

Vận chuyển đường bộ đường dài bằng rơ moóc sàn

Chứng nhận ISO

Chứng nhận CE

Dịch vụ sau bán hàng:

Thông qua hợp tác, hội nhập và tổ chức lại, Công ty ARAN nâng cao toàn diện sức mạnh kỹ thuật, hình thành cơ chế phát triển vượt bậc mới.

Công ty ARAN sẽ phù hợp với khái niệm doanh nghiệp "Tạo ra giá trị cho người dùng" và nâng cao năng lực cạnh tranh cốt lõi để đạt được bước tiến mới của Zhenjiang Aran Machinery Co., LTD

Cam kết dịch vụ sau bán hàng sản phẩm

Nhà sản xuất sẽ bảo hành chất lượng của thiết bị trong thời hạn 12 tháng sau khi thanh toán (trừ tiêu thụ thường xuyên, phụ tùng động cơ và vật tư tiêu hao). Trong thời gian bảo hành, Bên bán sẽ bảo hành đầy đủ hoạt động của thiết bị. Trong thời gian bảo hành, nếu xảy ra bất kỳ lỗi chất lượng hoặc hư hỏng nào trong quá trình vận hành thiết bị, Bên bán sẽ giao các phụ tùng thay thế tương tự cho người dùng bằng đường hàng không với chi phí do Bên bán chịu.

Sau khi máy lát bê tông được bán, một kỹ sư dịch vụ chuyên nghiệp từ một trạm dịch vụ lưu động trong nước hoặc nước ngoài sẽ được cử đến công trường miễn phí để lắp đặt, vận hành và đào tạo kỹ thuật trong thời gian 15 ngày theo yêu cầu của người dùng cuối. Vé máy bay khứ hồi đến công trường và chi phí đi lại tại địa phương của nhân viên dịch vụ chuyên nghiệp sẽ do người dùng chi trả. Hơn nữa, nếu cần thêm các dịch vụ kỹ thuật cho dự án của Người mua sau khi hoàn thành việc vận hành và đào tạo kỹ thuật, Người bán sẽ sắp xếp để kỹ sư dịch vụ của mình kéo dài thời gian lưu trú hoặc đến thăm công trường.

Công ty sẽ tiếp tục tối ưu hóa sản phẩm và cung cấp dịch vụ bảo hành. Khi nhận được thông báo yêu cầu dịch vụ của Người mua, sẽ có phản hồi bằng văn bản trong vòng 24 giờ để đưa ra phương pháp xử lý tương ứng và các bộ phận sẽ được gửi đến địa điểm của Người dùng bằng đường hàng không hoặc chuyển phát nhanh trong thời gian ngắn nhất, để người dùng ở nước ngoài của chúng tôi có thể tận hưởng dịch vụ kỹ thuật trọn đời và cung cấp phụ tùng thay thế.

Đảm bảo chất lượng cho quy trình sản xuất và chế tạo

Tuân thủ nguyên tắc "Tất cả vì người dùng", công ty cung cấp dịch vụ tùy chỉnh thiết bị theo nhu cầu của người dùng. Dựa trên công nghệ tiên tiến của nước ngoài, kết hợp với điều kiện thực tế trong nước về xây dựng đường bộ, Zhenjiang Aran đã liên tục cải tiến và hoàn thiện thiết kế sản phẩm của mình, đồng thời phát triển một loạt các nhóm sản phẩm thiết bị trộn và lát đường. Đồng thời, công ty cũng đã nắm vững các kỹ năng để phát triển các loại sản phẩm xây dựng đường bộ mới. Với công nghệ hàng đầu, tinh thần đổi mới, chất lượng đáng tin cậy và dịch vụ đảm bảo, Zhenjiang Aran hiện đang tiếp thị sản phẩm của mình trên toàn thế giới. Tại Trung Quốc, Châu Phi, Đông Âu, Ấn Độ, Châu Mỹ Latinh, Trung Đông, Nga và Đông Nam Á, Zhenjiang Aran đang giúp xây dựng một tương lai tươi đẹp cho thế giới.
